Specificații generale
Principiu de Măsurare |
Sistem infraroșu nedispersiv de absorbție (NDIR) |

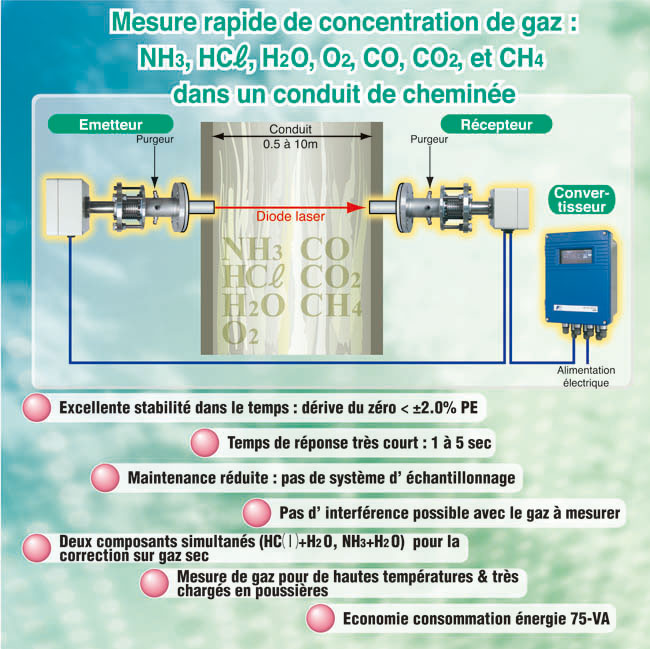

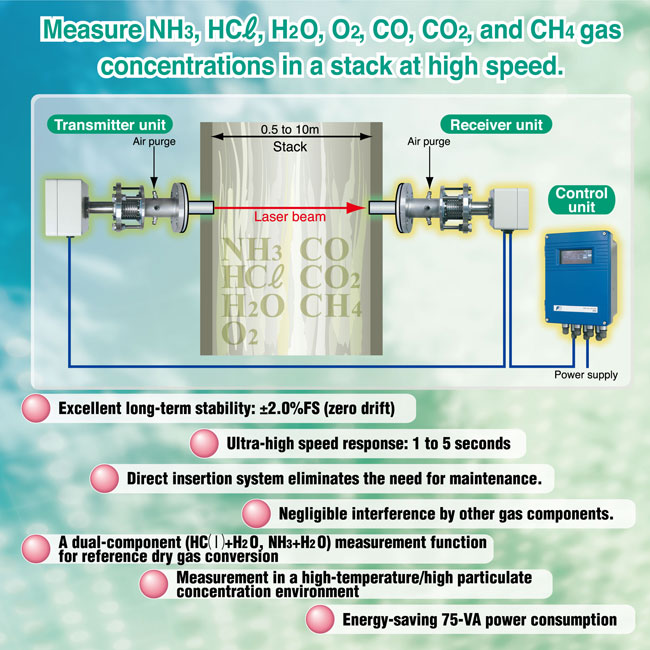

Metodă de măsurare | Sistem de emițător / receptor |
Gazelemasurate si domenii |
Gaze Domeniu minim Domeniu maxim HCl 10ppm 5000ppm Nota 1) scară de la H2O este stabilită la 50% vol.. xm |
Sursă de lumină | diodă laser apropiat de infraroșu |
Laser din clasa | Clasa 1 (cu excepția O2) |
Tensiunea de alimentare | 100 V și 240 V CA, 50/60 Hz |
Consum | Aproximativ 75 VA |
Frecvență calibrare |
1 la fiecare șase luni (în funcție de condițiile de proces) |
Afișaj | display LCD |
Datele afișate | Numele concentrația de gaz măsurată (valoarea instantanee, valoare corectată de O2, valoare medie și corectia de O2), alarme și statutul. |
Greutate | Receptor / emițător: aproximativ 10 kg Convertor electronic: 8 kg |
Dimensiune | Vedeti specificația tehnică |
Constructie | Rezistenta la praf și apă (IP65) |
Performanță
Timp de raspuns | 1-5 sec max |
Repetabilitate | ± 2,0% din întreaga scală (FS) |
Liniaritate | ± 3.0% din capătul de scală (FS) |
Derivă de zero |
± 2,0% din întreaga scală ((NH3 ± 3% FS, dacă scara este <20 ppm) |
Interferențe de la alte gaze | ± 2,0% din întreaga scală (FS) |
Limita de detecție | 1% din întreaga scală mini |
I / O
Comunicatie | RS485 (MODBUS), USB (configurație) |
Ieșiri analogice | 4-20 mA sau 0-1 Vcc x 2 (4 opțional), ieșiri izolate. Optional tensiuni de ieșire: 1-5 VDC, 0-5 sau 0-10 VDC . Impedanta: 4-20 mA / 550 Ω max, 0-1 Vdc, 100 kohmi mini Ieșirile analogice sunt configurabile valoare instantanee, corectată de către O2, medie valoare. |
Intrari analogice |
Două intrări 4-20 mA (6 opțional). Presiunea, temperatura și viteza gazului, concentrația O2, presiunea aerului de baleiaj de concentrare H2O |
Iesiri digitale |
5 ieșiri pe releu (24 VDC 1A NO sau NC (NO standard, cu exceptia pierderea de putere de iesire este NF) Semnificatie: intensitate scăzută a semnalului luminos, care depășește pragul de sus sau de jos, analizor implicit, calibrare sau întreținerea, pierdere alimentare. |
Intrări digitale (opțional) | 3 intrări de tip contact fotoculpor (12 la 24 VDC / 5-20 mA) Sarcină: resetare valorile medii, selectie valoare medie și valoarea instantanee, menținerea semnalului de ieșire. |
Condiții de instalare
Temperatura ambiantă | -20 La +55 ° C (emițător și receptor) -5 La +45 ° C (convertor electronic) |
Umiditate | Max Umiditate relativă 90% |
Diametrul conductei (cale optic) | 0,5 până la 10m |
Flanșă de montare | DN50 PN10 |
Curățare cu aer | aer uscat instrumental, Azot (N2) pentru măsurarea concentrației de O2 la mai puțin de 20%. Presiune de min 0.5 MPa - 0.7. |
Debit de aer |
20 l / m sau mai mult |
Caracteristicile gazului | Temperatura: 1200 ° C Presiunea maximă: ± 10kPa Umiditatea: 50vol% Viteza maxima: 25m/sec max Praf: 5 pana la 10g/Nm3 |
