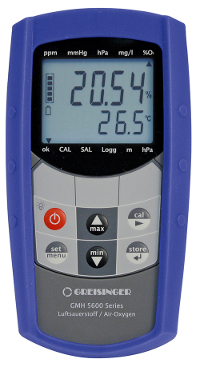

Instrumente pentru măsurarea concentrației de O2 din aer, cu carcasă rezistentă la apă și montare senzori sub presiune Greisinger GMH 5690 / GMH 5695
CARACTERISTICI GENERALE:
Rezoluție mare a afișajului (0,01% concentrație de O2)
Rezistent la apă și robust (capac de protecție din silicon)
Ecran dublu mare cu iluminare din spate
Calibrare multipunct pentru măsurări de precizie
Compensarea presiunii atmosferice cu barometru integrat
Funcția de alarmă
Inregistrator de date
Ieșire analogică
Conexiune sub presiune
Standard, certificat de calibrare intr-un punct. Optional, certificat de etalonare in 3 puncte.
SPECIFICATII:
Instrumentele pot fi utilizate pentru măsurări de gaz inert la sudare și lipire, în tehnologia alimentară sau tehnologia ambalajului, pentru depozitarea alimentelor și componentelor semiconductoare, pentru verificarea concentratiei de O2 din amestecuri de gaze, aplicatii medicale dar NU este adecvat pentru utilizare în „aplicații subacvatice” (respirator etc.)
 Greisinger GMH 5690 5695 | [Fila de catalog portabil masura oxigen atmosferic Greisinger GMH 5690 5695] | 389 kB |
|
GMH 5690 |
GMH 5695 |
|
|
Canale de măsurare: |
O2, temperatura, presiunea aerului (senzor integrat) |
O2, temperatura, presiunea aerului (senzor integrat, cu conexiune externă) |
|
Domenii de măsurare: |
||
|
Concentrația O2 |
0,0...100,0% O2 vol. sau 0,00...100,00% O2 vol. (rezoluția poate fi selectată prin menu) |
|
|
Presiune parțială O2 |
0...1100 hPa O2/0...825 mmHg O2, 0,0...100,0 hPa O2 / 0,0...825,0 mmHg O2 (rezoluția poate fi selectată prin menu) |
|
|
Temperatura: |
-5,0...+50,0 °C |
|
|
Presiunea aerului: |
10...1200 hPa abs |
300...5000 hPa abs |
|
Precizie (la temperatura nominală = 25 °C): |
||
|
Concentrația O2: |
± 0,1% ± 1 digit |
|
|
Temperatura: |
± 0,1 ° C ± 1 digit |
|
|
Presiunea aerului: |
± 3 hPa sau 0,1% din măsurare |
|
|
Senzori compatibili: |
GGO5 / GOO5 cu elemente GOEL 370, 381 etc. |
GGA5 / GGO5 / GOO5 cu elemente GOEL 370, 381etc. |
|
Conectori: |
||
|
Senzor: |
conexiune tip baionetă cu 7 pini |
conexiune tip baionetă cu 7 pini plus duză pentru conexiunea sub presiune |
|
Iesire/alimentare externa: |
mufa tip jack OUT: |
mufa tip jack OUT: |
|
- interfață 38400 baud - alimentare externă 5 V |
- interfață 38400 baud - ieșire analogică 0...1 V, reglabil - alimentare externă 5 V |
|
|
Afișaj: |
4 ½ cifre cu 7 segmente, iluminat (alb), iluminare din spate cu durata luminii reglabilă (oprită sau 5 s...2 min.) |
|
|
Alimentare: |
2 x baterii AAA, consum curent: 0,9 mA |
|
|
Grad de protecție: |
IP65 / IP67; Carcasă: ABS rezistentă la impact, cu suport de fixare |
|
|
Dimensiuni: |
160 x 86 x 37 mm (H x W x D), inclusiv capac de protecție din silicon |
|
Senzori pentru oxigen
|
Tip senzori |

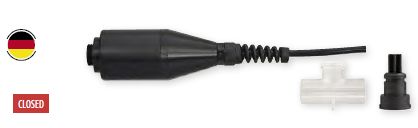

Senzori tip inchis GGO |

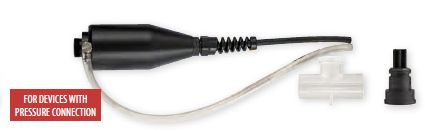

Senzori cu conexiune de presiune GGA |

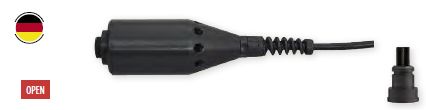

Senzori tip deschis GOO |
|
|
|
|
|
|
GGO 581, incl. GOEL 381, precis chiar și la 20,2% și 35% |
GGA 581, incl. GOEL 381, precis chiar și la 20,2% și 35% |
GOO 581, incl. GOEL 381, precis chiar și la 20,2% și 35% |
|
|
GGO 570, inclusiv GOEL 370 recomandat pentru concentratii ridicate de CO2 de până la 35% O2 |
GGA 570, inclusiv GOEL 370 recomandat pentru concentrații mari de CO2 de până la 35% O2 |
GOO 570, incl. GOEL 370 recomandat pentru concentrații mari de CO2 de până la 35% O2 |
|
|
GGO 381, incl. GOEL 381, precis chiar și la 20,2% și 35% |
GGA 381, incl. GOEL 381, precis chiar și la 20,2% și 35% |
GOO 381 incl. GOEL 381, precis chiar și la 20,2% și 35% |
|
|
GGO 370, inclusiv GOEL 370 recomandat pentru concentratii ridicate de CO2 de până la 35% O2 |
GGA 370, inclusiv GOEL 370 recomandat pentru concentrații mari de CO2 de până la 35% O2 |
GOO 370, inclusiv GOEL 370 recomandat pentru concentrații mari de CO2 de până la 35% O2 |
|
|
Specificatii |
Senzor |
GGA/GGO/GOO570/370 |
GGA/GGO/GOO570/381 |
|
Element Sensibil |
GOEL 370 |
GOEL 381 |
|
|
Sonda de presiune parțială oxigen, montată în senzorul extern,carcasă înlocuibilă (senzor de temperatură montat în carcasă) |
|||
|
Caracteristici specifice |
Durată lungă de viață Pentru gaze de protecție cu o concentrație mare de O2 și conținut de oxigen <35 vol. % O2 |
Pentru cele mai mici concentrații de O2; Pentru măsurări precise și concentratii foarte mici > 35 vol. % O2 |
|
|
Domeniul de masurare |
|||
|
Presiune partiala: Concentratie O2 |
0 ... 1100 hPa O2 0.0...100.0% O2 |
0 ... 1100 hPa O2 0.0...100.0% O2 |
|
|
Timp de raspuns |
< 10 s |
< 10 s |
|
|
Precizia (la 25°C, 1013 hPa) |
± |
||
|
< 2%O2 |
±0.2%O2 |
±0.2%O2 |
|
|
< 25%O2 |
±0.5%O2 |
±0.3%O2 |
|
|
> 25%O2 |
±0.5%O2 |
N/A |
|
|
Durata de functionare |
> 4 ani (garantia senzorului 12 luni) |
> 2 ani (garantia senzorului 12 luni) |
|
|
Conectare |
GGA/GGO/GOO3… cablu 1.2m cu conector mini DIN GGA/GGO/GOO5… cablu 1 m cu conector baioneta cu 7 pini |
||
|
Greutate |
135 g (GGO), aprox. 145 g GOO.../GGA... |
||
