Termorezistente PT 100 (RTD)



GTF 601 1/3DIN, sonda de imersie, Pt100

pentru gaze şi lichide

  • -200 ... +600 ° C, T 90 = 10 sec 1/3 DIN clasa B
  • teaca din element flexibil





Specificatii:
Senzor: Pt100, 1/3 DIN clasa B *
General:  varf flexibil cu diametrul de 3mm, cablu PVC cu 4-pini
Conector mini-DIN, mâner din plastic cu flambaj

Potrivit pentru: GMH 3710, GMH 3750, GMH 3530

* Precizia senzorului de 1/3 DIN se aplică numai în intervalul 0 .. 150 ° C.În zonele de la -50 ... 0 ° C şi
150 .. 300 ° C, precizia senzorului este de 1/2 DIN.
Zona rămasă corespunde DIN KL.B




GTF 401 sonda de imersie, Pt100

pentru gaze şi lichide

  • -50 ... +400 ° C t90 = 10 secunde DIN clasa B






Detalii tehnice:
Senzor: Pt100, DIN clasa B
General: varf rezistent la acizi si coroziune V4A, mâner din plastic
ca.1m Cablu PVC, flambaj, conector cu 4-pini mini-DIN

Potrivit pentru: GMH 3530, GMH 3710, GMH 3750, GMH 2000, GMH 2000 SA







GTF 35, sonda de imersie, Pt100

pentru gaze şi lichide

Pt100, DIN KL.B

-50 ... +400 ° C

T90 = 10 sec

Ø 150mm x 3mm

Specificatii:

 mâner din plastic protejat cu tub termosensibil
Cablu de 1m,.PVC conector mini-DIN
cu 4-pini,
  Sonda rigida, sonda si cablul pot fi scufundate în lichide (de până la max ° C. 70)

Potrivit pentru: GMH 3530, GMH 3710, GMH 3750

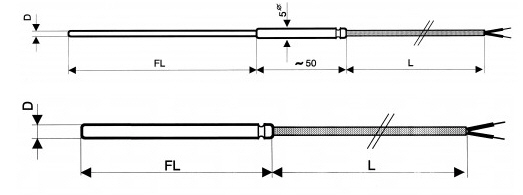

GTF 101 Pt100

Senzor de imersie pentru gaze şi lichide

Domeniu de măsurare: -50 ... +400 ° C (standard) sau -200 ... +600 ° C (cu element cu teaca)



Senzor: Pt100 cu izolatie, (Pt 1000 la cerere)
Precizie: clasa B DIN (Standard), 1/3DIN, 1/10DIN
Material : V4A
Lungimea tijei FL: 100mm (standard) sau în funcţie de client
D Diametru: 1.6mm, 2.2mm, 3mm (standard), 4mm, 5mm, 6mm sau 8mm
Lungime cablu KL: silicon 1m (standard) sau în funcţie de client
Numărul de fire: 2-fire, 3-fire sau 4-fire (standard)
Manta: din PVC (70 ° C), siliciu (200 ° C), teflon (250 ° C), fibră de sticlă (400 ° C)
 KH: x 50mm 5mm



Exemplu de comandă: GTF 101 Pt100, -50 / +200 ° C, 4-fire, FL = 100mm, D = 3 mm, KL = 1m de silicon

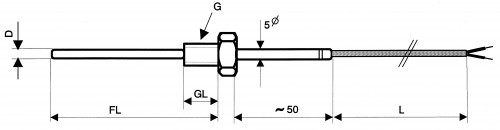

GTF 102 Pt100

Sonda cu filet pentru gaze şi lichide

Domeniu de măsurare: -50 ... +400 ° C (standard) sau -200 ... +600 ° C (cu element de coajă)



Senzor: Pt100, i (Pt 1000 la cerere)
Precizie: clasa B DIN, 1/3DIN, 1/10DIN
Material: V4A
Lungimea tijei FL: 100mm (standard) sau pe comanda
Lungimea tubului  HL: 0mm (stand) sau 50mm (la temperatura> 200 ° C)
Diametru D: 1.6mm, 3mm (stand), 4mm, 5mm, 6mm sau 8mm
G :: filet G1 / 8 ", G1 / 4", G3 / 8 ", G1 / 2" (standard), G3 / 4 ", M8x1, M10x1 M14x1.5 sau
Lungimea L cablu: 1m silicon (standard) sau la comanda
Numărul de fire: 2 -, 3 - sau 4-fire (standard)
Manta: din PVC (70 ° C), siliciu (200 ° C), teflon (250 ° C), fibră de sticlă (400 ° C)


Exemplu de comandă: GTF 102 Pt100, -50 / +200 ° C, 4-fire, FL = 100mm, D = 3 mm, G1 / 2 "KL = 1m de silicon

GTF 1002, senzor de imersie

pentru gaze şi lichide

  • -50 ... +400 ° C, T90 = 3 secunde






Detalii tehnice: Teaca senzor din oţel inoxidabil

cablu: 1m, silicon, 4-fire (4 x 0,14 ²)
Posibilitati:  2 - / 3 - sau 4-fire.

Precizie: clasa B DIN

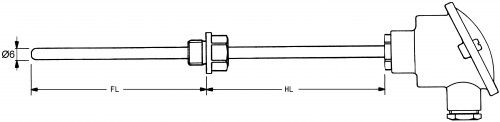

GTF 103 Pt100

Senzor universal în design industrial pentru gaze şi lichide

Domeniu de măsurare: -50 ... +400 ° C (standard) sau -200 ... +600 ° C (cu teacă)


Senzor: Pt100,  (Pt 1000 la cerere)
Precizie: clasa B DIN (standard), 1/3DIN, 1/10DIN
Material: V4A
Lungimea tijei FL: 100mm (standard) sau în funcţie de client
Lungimea tubului gât HL: 0mm (în picioare) sau 50mm (la temperatura> 400 ° C)
Diametru D: 3mm, 4mm, 5mm, 6mm (standard) sau 8mm
G :: filet G1 / 2 "(standard) sau fără fir
Cap de conexiune DIN B cap (aluminiu), cu baza de terminale
Versiuni speciale: (specifica interval) cu semnal de ieşire 4-20mA

Exemplu de comandă: GTF 103 Pt100, 0/400 ° C, FL = 100mm, D = 6mm, G1 / 2 "



GTF 401 1/3DIN, sonda de imersie, Pt100

pentru gaze şi lichide

  • -50 ... +400 ° C, T 90 = 10 sec 1/3 DIN clasa B






Detalii tehnice:
Senzor: Pt100, 1/3 DIN clasa B *
General: rezistente la acizi si coroziune, V4A, mâner din plastic
ca.1m Cablu PVC, flambaj, conector 4-pin mini-DIN

Potrivit pentru: GMH 3530, GMH 3710, GMH 3750, GMH 2000, GMH 2000 SA


* Precizia senzorului de 1/3 DIN se aplică numai în intervalul 0 .. 150 ° C.În zonele de la -50 ... 0 ° C şi
150 .. 300 ° C, precizia senzorului este de 1/2 DIN.
Zona rămasă corespunde DIN KL.B



GTF 401 1/10DIN, sonda de imersie, Pt100

pentru gaze şi lichide

  • -50 ... +400 ° C, T 90 = 10 sec 1/10 DIN clasa B






Detalii tehnice:
Senzor: Pt100, 1/10 DIN clasa B *
General: rezistente la acizi si coroziune, V4A, mâner din plastic
ca.1m Cablu PVC, flambaj, conector 4-pin mini-DIN


Potrivit pentru: GMH 3530, GMH 3710, GMH 3750, GMH 2000, GMH 2000 SA


* Precizia senzor de 1/10 DIN  se aplică numai în intervalul 0 .. 100 ° C.În zonele de la -50 ... 0 ° C şi
100... 300 ° C, precizie senzorului este 1/3 DIN.
Zona rămasă corespunde la 1/2 DIN KL.B



TF101P-1m

Senzor etans de temperatura pentru mediu coroziv şi condiţii limitate de spaţiu

Beneficii:

  • Foarte rezistent la multe produse chimice şi uleiuri
  • Constructia incapsulata protejează împotriva umezelii şi coroziunii
  • Curăţare uşoară şi sterilizare
  • În condiţii de siguranţă alimentara
  • Senzor de diametru mic cu răspuns rapid
  • Disponibil opţional cu protecţie mecanică (maneca din V4A) şi, de asemenea, disponibil cu filet
    sau fitinguri de compresie



    Executie:
    Tip:
    Pt 100, complet incapsulat PFA
    Lungime cablu: 1 m
    Conector: 4-fire  (4 x 0,14 mm ² cupru placat)
    Diametrul nominal: 2.1 mm

    Specificatii:
    Gama de temperatura: -60.0 ... 250.0 ° C
    Precizie: Clasa A DIN


TF101P-2m

Senzor etans de temperatura pentru mediu coroziv şi condiţii limitate de spaţiu

Beneficii:

  • Foarte rezistent la multe produse chimice şi uleiuri
  • Constructia incapsulata protejează împotriva umezelii şi coroziunii
  • Curăţare uşoară şi sterilizare
  • În condiţii de siguranţă alimentara
  • Senzor de diametru mic cu răspuns rapid
  • Disponibil opţional cu protecţie mecanică (maneca din V4A) şi, de asemenea, disponibil cu filet
    sau fitinguri de compresie



    Executie:
    Tip:
    Pt 100, complet incapsulat PFA
    Lungime cablu: 2 m
    Conector: 4-fire conexiune (4 x 0,14 mm ² cupru placat)
    Diametrul nominal: 2.1 mm

    Specificatii:
    Gama de temperatura: -60.0 ... 250.0 ° C
    Precizie: Clasa A DIN





TF101P-3M

Senzor de temperatura etans pentru mediu coroziv şi condiţii limitate de spaţiu

Beneficii:

  • Foarte rezistent la multe produse chimice şi uleiuri
  • Constructia incapsulata protejează împotriva umezelii şi coroziunii
  • Curăţare uşoară şi sterilizare
  • În condiţii de siguranţă alimentara
  • Senzor de diametru mic cu răspuns rapid
  • Disponibil opţional cu protecţie mecanică (maneca din V4A) şi, de asemenea, disponibil cu filet
    sau fitinguri de compresie



    Executie:
    Tip:
    Pt 100, complet incapsulat PFA
    Lungime cablu: 3 metri
    Conector: 4-fire conexiune (4 x 0,14 mm ² cupru placat)
    Diametrul nominal: 2.1 mm

    Specificatii:
    Gama de temperatura: -60.0 ... 250.0 ° C
    Precizie: Clasa A DIN




GOF 112 Pt

Senzor de temperatura auto-adeziv pentru masuratori pe suprafete plane

Beneficii:

  • Uşor de instalat, cu suprafata auto-adeziva
  • Ultra-subţire din cauciuc siliconic, pentru flexibilitate maximă
  • Rezistenţa la multe produse chimice şi uleiuri




Executie:
Tip:
Pt 100, cablu complet etans PFA
Adeziv: 35 x 12 mm
Lungime cablu: 2 m
Culoare: Alb
Conector: 4-fire

Specificatii:
Gama de temperatura:
-50.0 ... 200.0 ° C
Precizie: Clasa A DIN





GOF 115 Pt

Senzor de temperaturaAuto-adeziv pentru masuratori pe suprafete curbe

Beneficii:

  • Uşor de instalat, cu suprafata auto-adeziva
  • Ultra-subţire din cauciuc siliconic, pentru flexibilitate maximă
  • Rezistenţa la multe produse chimice şi uleiuri
  • De asemenea, disponibil în alte lungimi la cerere



    Executie:
    Tip:
    Pt 100, cablu complet etans PFA
    Adeziv: 15 x 50 mm
    Lungime cablu: 2 m
    Culoare: Alb
    Conector: 4-wire

    Specificatii:
    Gama de temperatura:
    -50.0 ... 200.0 ° C
    Precizie: Clasa A DIN

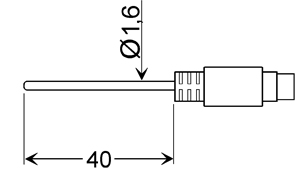

GLF 401 Mini

Senzor pentru măsurarea rapidă şi precisă a temperaturii aerului înconjurător

  • -25 ... +70 ° C

Detalii tehnice:
Ø 1,6 mm, FL = 40 mm, MDIN 4-pini,
Precizie: DIN clasa A, T90 timp de raspuns: 15 s

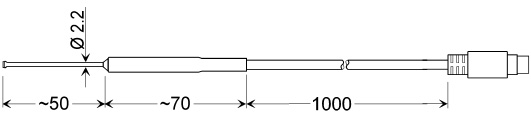

GOF 401 Mini

Sondei de suprafaţă pentru suprafete solide, rapid

  • -50 ... +200 ° C



Detalii tehnice:
Senzor montat in varf dublu: Pt100 placi ceramice 2 x 2,3 mm,  cablu PVC cu 4-fire si conector mini-DIN
Precizie: DIN clasa B, timp de raspuns T90: 15 s




GTF 104

Sonda de temperatura cu mufă în unghi

  • Teaca rezistenta din oţel inoxidabil
  • Disponibil in diverse lungimi
  • Elementul senzor: Pt100, NiCr-Ni, altele la cerere
  • Poate fi utilizat în
    • Aer condiţionat şi aplicatii de refrigerare, HVAC
    • Sisteme de încălzire / Cuptoare

Specificatii:

Senzor:

Pt100:

4-fire,
Domeniu de măsurare: -50 ... 600 ° C

NiCr-Ni:

Tip K, Clasa 1,
Domeniu de măsurare: -50 ... 1150 ° C

PT1000:

la cerere

Diametru:

Ø = 6 mm

Lungime sonda:

FL = 50/100/200/400 mm

Conexiune electrică:

Mufă în unghi DIN EN 175301-803

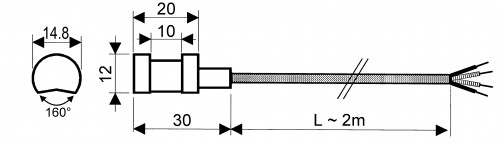

GRO 200 Pt100

Senzor de temperatura pentru ţeavi sau alte suprafete curbe, cu diverse diametre

  • -50 ... +200 ° C DIN clasa B






Detalii tehnice: Carcasa senzorului de din aluminiu, cablu de 2m de silicon, capetele libere
Montaj: Senzorul este fixat cu clemă de conducta


.

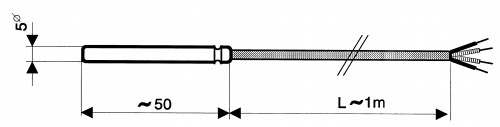

GTF 200 Pt100, sonda atmosferica

pentru aer şi gaze

  • -50 ... +200 ° C T 90 = 6 secunde






Detalii tehnice: Senzor din oţel inoxidabil, cablu: 1m, silicon, 4-fire (4 x 0,14 ²)
Senzor 2 - / 3 - sau 4-fir. Precizie: clasa B DIN





GES 401, sonda de insertie, Pt100

pentru medii moi, gaze şi lichide

  • -50 ... +400 ° C t90 = 10 secunde DIN clasa B





Detalii tehnice:
Senzor: Pt100, DIN clasa B
General: rezistent la acizi si coroziune, din V4A, mâner din plastic, aprox. 1m cablu PVC,
Flambaj, 4-pin mini-DIN

Potrivit pentru: GMH 3710, GMH 3750, GMH 3530



GES 401 1/3DIN, sonda, Pt100

pentru medii moi, gaze şi lichide

  • -50 ... +400 ° C, T 90 = 10 sec 1/3 DIN clasa B





Detalii tehnice:
Senzor: Pt100, 1/3 DIN clasa B *
General:
rezistent la acizi si coroziune, din V4A, mâner din plastic, aprox. 1m cablu PVC,
Flambaj, 4-pin mini-DIN

Potrivit pentru: GMH 3710, GMH 3750, GMH 3530

* Precizie senzorului de 1/3 DIN este numai în intervalul 0 .. 150 ° C.În zonele de la -50 ... 0 ° C şi
150 .. 300 ° C, precizia senzorului este de 1/2 DIN.
Zona rămasă corespunde DIN KL.B
