Debitmetru cu tub Pitot Fuji Electric 5RB / 5RD

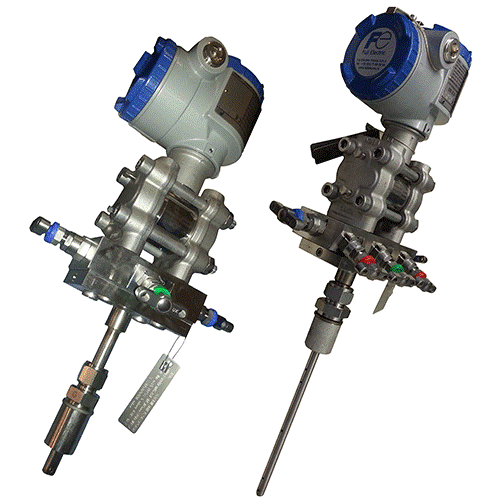

debitmetru tub pitotUn debitmetru potrivit pentru măsurarea lichidelor, a gazelor și a aburului și pentru generarea pierderilor de presiune scăzută
Construcție robustă, garantând durată lungă de funcționare, instalare ușoară și economică

Tipuri de tuburi Pitot

-  tip 5RB într-un singur punct (conducte de la Ø50 la 1600 mm)
- tip 5RD, media în mai multe puncte (conducte de la Ø50 la 1500 mm)



Principiul de masurare

Măsurarea debitului se bazează pe o metodă de măsurare prin explorarea câmpurilor de viteză ("măsurarea vitezei într-un anumit număr de puncte cheie din secțiunea de curgere pentru a determina viteza mediem, luând în considerare zona vizată de fiecare punct de măsurare "- standardul AFNOR X10: 112).
Măsurarea debitului se efectuează prin măsurarea vitezei maxime. Sonda este poziționată în centrul țevii. Forma profilului de viteză depinde de numărul Reynolds. Viteza este ± 2% din viteza maximă x 0,84 (acest coeficient poate fi calculat și utilizând formulele Vennard și Blasius) dacă fluidul este turbulent.
Tubul Pitot măsoară acest debit prin generarea unei presiuni diferențiale proporționale cu presiunea dinamică a fluidului.
Presiunea diferențială generată este o funcție data de viteza axiala, densitatea fluidului și de caracteristicile geometrice ale sondei (coeficientul K0 al sondei).
Această presiune diferențială este măsurată de un traductor de presiune diferențială din seria FCX conectat la porturile de înaltă presiune (HP) și joasa presiune (LP).

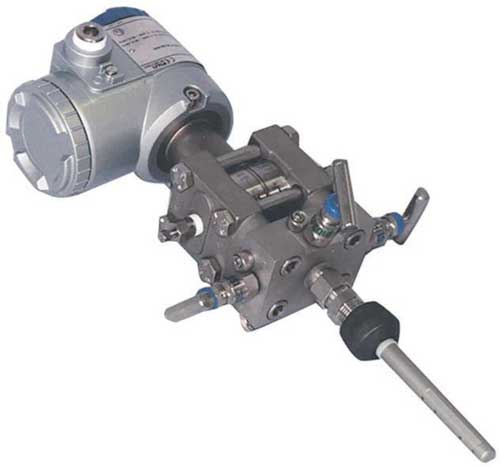

Capteur-tube-pitot-SRDAvantaje

• Utilizare ușoară și scădere semnificativa a presiunii
• Un cost relativ scăzut pentru dimensiuni mari ale conductelor
• Conectare mecanica la proces cu flansa sau filet
• Montarea directa pe tubul Pitot, a bateriilor de robinete cu 3 sau 5 cai disponibile
• Pentru lichide de curățare
• Diametrul conductelor de la 100 la 1500 mm
• Produs fiabil și recunoscut: instalat pe proiecte cheie din întreaga lume



Caracteristici tehnice

• Precizie: ± 1% din debitul real (testat de laboratoare independente)
• Repetabilitate: ± 0,1%
• Abaterea: „zero drift” pentru o mai bună stabilitate pe termen lung
• Numar Raynolds: Re mini: 1,2 x 10,4
• Reglare domeniu: 10:1 (100:1 presiune diferentiala)
• Tip fluid: lichid, gaz sau abur
• Tipul conductei: conducta circulara Ø50 până la Ø3000 mm (tip 5RB) și Ø1500 (tip 5RD) sau conducta dreptunghiulară
• Presiune de lucru: până la max. 50 bar
• Temperatura fluidului: până la max. 500 °C
• Viscozitate: max. 500 cP
• Material: oțel inoxidabil 316L
• Conectare mecanica: filet sau flanșă

Aplicatii

• Măsurarea gazelor de ardere sau emisiilor atmosferice de gaze arse
• Poate fi instalat pe orice tip de coș de fum (din caramida, tablă de fier ...) până la DN 1600mm
• Măsurarea debitului biogazului
• Măsurarea oxigenării instalațiilor de tratare a apei
• Măsurarea aerului și gazului pe arzătorul cu ardere
• Măsurarea debitului aerului la cazanul de ardere la temperatură înaltă
• Măsurarea fluxului de aer pe compresor și sisteme de ventilație și încălzire (HVAC)



Cerere de ofertă: (Formular automat de trimitere a unui email - Siteul nostru nu stocheaza datele dumneavoastra)











Copia contine toate datele personale pe care le primim:




Tipuri de tuburi Pitot

oferă două tipuri de tub Pitot:

-  tip 5RB într-un singur punct (conducte de la Ø50 la 1600 mm)

- tip 5RD, media în mai multe puncte (conducte de la Ø50 la 1500 mm)

Principiul de masurare

Măsurarea debitului se bazează pe o metodă de măsurare prin explorarea câmpurilor de viteză ("măsurarea vitezei într-un anumit număr de puncte cheie din secțiunea de curgere pentru a determina viteza mediem, luând în considerare zona vizată de fiecare punct de măsurare "- standardul AFNOR X10: 112).

Măsurarea debitului se efectuează prin măsurarea vitezei maxime. Sonda este poziționată în centrul țevii. Forma profilului de viteză depinde de numărul Reynolds. Viteza este ± 2% din viteza maximă x 0,84 (acest coeficient poate fi calculat și utilizând formulele Vennard și Blasius) dacă fluidul este turbulent.

Tubul Pitot măsoară acest debit prin generarea unei presiuni diferențiale proporționale cu presiunea dinamică a fluidului.

Presiunea diferențială generată este o funcție data de viteza axiala, densitatea fluidului și de caracteristicile geometrice ale sondei (coeficientul K0 al sondei).

Această presiune diferențială este măsurată de un traductor de presiune diferențială din seria FCX conectat la porturile de înaltă presiune (HP) și joasa presiune (LP).

Avantaje

Utilizare ușoară și scădere semnificativa a presiunii

Un cost relativ scăzut pentru dimensiuni mari ale conductelor

Conectare mecanica la proces cu flansa sau filet

Montarea directa pe tubul Pitot, a bateriilor de robinete cu 3 sau 5 cai disponibile

Pentru lichide de curățare

Diametrul conductelor de la 100 la 1500 mm

Produs fiabil și recunoscut: instalat pe proiecte cheie din întreaga lume

Caracteristici tehnice

Precizie: ± 1% din debitul real (testat de laboratoare independente)
• Repetabilitate: ± 0,1%
• Abaterea: „zero drift” pentru o mai bună stabilitate pe termen lung
• Numar Raynolds: Re mini: 1,2 x 10,4
• Reglare domeniu: 10:1 (100:1 presiune diferentiala)
• Tip fluid: lichid, gaz sau abur
• Tipul conductei: conducta circulara Ø50 până la Ø3000 mm (tip 5RB) și Ø1500 (tip 5RD) sau conducta dreptunghiulară
• Presiune de lucru: până la max. 50 bar
• Temperatura fluidului: până la max. 500 °C
• Viscozitate: max. 500 cP

• Material: oțel inoxidabil 316L
• Conectare mecanica: filet sau flanșă

Aplicatii
• Măsurarea gazelor de ardere sau emisiilor atmosferice de gaze arse

Poate fi instalat pe orice tip de coș de fum (din caramida, tablă de fier ...) până la DN 1600mm

Măsurarea debitului biogazului

Măsurarea oxigenării instalațiilor de tratare a apei

Măsurarea aerului și gazului pe arzătorul cu ardere

Măsurarea debitului aerului la cazanul de ardere la temperatură înaltă

Măsurarea fluxului de aer pe compresor și sisteme de ventilație și încălzire (HVAC)
