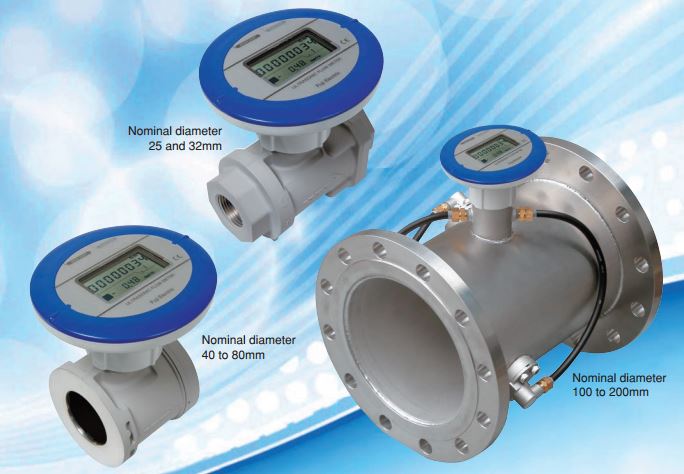

Debitmetru ultrasonic pentru aer comprimat Fuji Electric FWD

debitmetreFWD

Principiul este măsurare al acestui debitmetru este cel ultrasonic şi este destinat pentru a măsura debitul de aer. Nu există pierderi de energie datorită faptului că nu există pierderi de presiune.Debitmetrul oferă protecţie standard IP64. Semnalul de iesire poate fi în curent unificat sau tensiune.





fwd principle

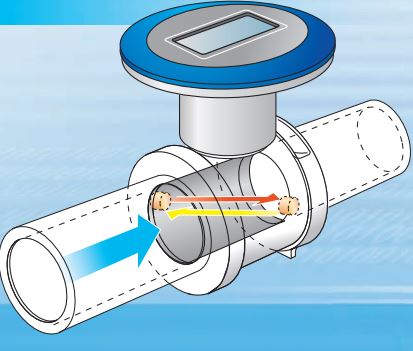

Principiul de funcţionare

Doi senzori cu ultrasunete sunt instalaţi pe partea de intrare și ieșire a debitmetrului.  Atunci când lichidul curge în direcția săgeții așa cum se arată pe diagramă, diferenţa de timp de tranzit  faţă de debit se realizează   între undele de sunet generate de fluxul de intrare și de ieșire.  Acest interval de timp se utilizează pentru calcularea debitului şi  pentru calcularea debitului volumetric în funcție de aria a secțiunii  transversale a debitmetrului și viteza de curgere.
Mai mult decât atât, este capabil de conversie în debit NORMAL prin utilizarea unui senzor de presiune integrat în debitmetru.







Caracteristici :

  1. Durabilate îndelungată datorată rezistenţei  la petrol şi păcură
  • Strucută rezistentă la petrol, păcură şi lichid ce conţine praf, datorată lipsei de componente in mişcare.
  • Poate fi conectat şi la țeavă veche sau la compresor cu realimentare. Notă : În cazul în care există o cantitate mare de ulei și păcură, se recomandă folosirea unei conducte verticale.

     2.  Fără pierderi de energie datorită faptului că nu există pierderi de presiune

  • Principiul de măsurare : ultrasonic.
  • Nu există nici o pierdere de presiune deoarece nu există ieşiri din conductă.

     3.  Capabil de măsurare  înainte/înapoi

  • Capabil  de măsurare înainte/înapoi iar semnalul de iesire este in funcţie de setările realizate.
  • Poate fi aplicat intr-un sistem de tip buclă.

     4.  Diferite funcții de ieșire permit un sistem de management/control

  • Sunt disponibile nu numai iesiri de tip puls, dar, de asemenea, ieşire analogică 4 la 20mA DC  și ieșire de tip alarmă superior/inferior.
  • Notă : Când este selectată iesirea analogică 4 la 20mA DC, debitul, presiunea și temperatura pot fi comutate din setări.

     5.  Capabil de a detecta scurgeri de aer

     6.  Nu necesită sursă de energie externă

  • Baterie integrată ce oferă o durată de funcţionare de pâna la 10 ani.

     7.  Rangeabilitate 1:60

  • Având rangeabiliatatea mare permite ca o cantitate mică de debit să poată fi măsurată cu exactitate.

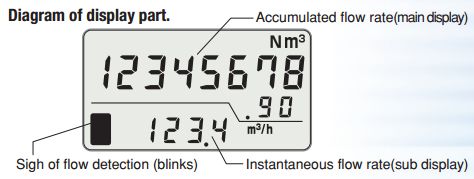

     8.  Display uşor de citit

lcd air flow

  • Displayul LCD cu o dimensiune mare de caractere permite să se citească cu ușurință și este capabil să afişeze un debit acumulat şi un  debit instantaneu simultan.
  • În plus, partea de indicație poate fi rotită  90 de grade.



Specificaţii :

Diametru nominal (mm) 25,32,40,50,65,80,100,150,200
Sursa de tensiune 24V DC±10% sau bateria inclusa
Gaze acceptate Aer sau azot / nitrogen
Temperatura şi umiditatea gazului -10 to 60˚C, 90%RH sau mai puţin
Presiunea de funcţionare  0 - 10 MPa (presiune relativă)
Precizie de  conversie ±2.5% (la presiune 0.5MPa şi temperatură normală)



Exemple de aplicaţii

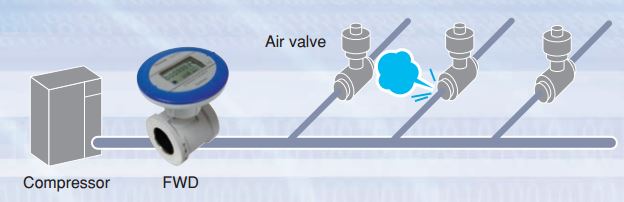

  1. Capabil să detecteze scurgeri de aer - când compresorul funcționează cu robineții închiși, în locul unde debitul este măsurat se produc scurgeri de aer

    scurgere aer

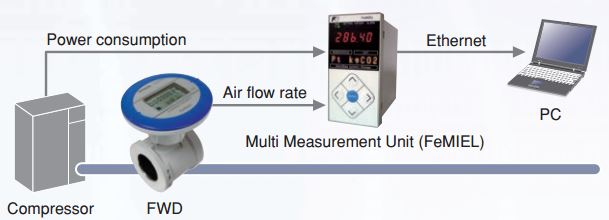

     2. Conectarea la unitatea de măsură Multi (FeMIEL) permite "vizualizare" și de economisire a energiei - unitatea de măsurare Multi (FeMIEL) este capabilă să monitorizeze  consumul de energie și debit simultan, în plus, comunicarea PC-ul se realizează prin intermediul protocolului Ethernet.

multi

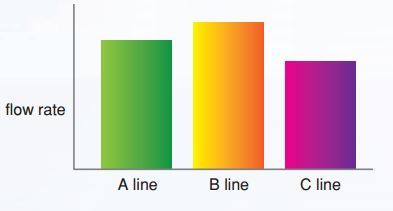

     3.  Capacitatea de a diferenţia cantitatea de aer consumată pentru fiecare clădire, etaj sau linie din fabrică

flowrate debitmetruFWD
